Armarios de equipos al aire libre integrados con sistema de alimentación del rectificador y sistema de ventilación inteligente
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | ESTEL |
| Certificación: | ISO9001 |
| Número de modelo: | Se trata de una serie de medidas de control. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Casilla de madera |
| Tiempo de entrega: | 3 a 4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 5000 PC/mes |
|
Información detallada |
|||
| Un compartimiento:: | 19 pulgadas, 40U | Material de los gabinetes: | Acero galvanizado con aislamiento |
|---|---|---|---|
| Dimensión externa: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | El color: | Seco RAL7032 |
| Puerta: | Una puerta principal | Revestimiento: | capa al aire libre anticorrosión del polvo |
| Resaltar: | Sistema de ventilación inteligente gabinete de telecomunicaciones exterior,Armoires de equipos exteriores con rectificador integrado,Armoires para equipos de exteriores |
||
Descripción de producto
Armarios de equipos al aire libre integrados con sistema de alimentación del rectificador y sistema de ventilación inteligente
1Los gabinetes de equipos al aire libre integrados con el sistema de alimentación del rectificador y las características del sistema de ventilación inteligente:
● Construcción en exteriores de trabajo pesado
● 40 unidades de rack (RU), el carril estándar 19 ′′
● Acceso delantero (acceso trasero opcional)
● Sistema de bloqueo de tres puntos anti robo, candado de apoyo
● Revestimiento en polvo para exteriores, anticorrosión
● Color estándar: gris claro, RAL7035.
● Entrada de cable en la parte inferior del armario
● Incluya una barra de tierra
● Incluya el tapón de la puerta
● Soluciones de refrigeración opcionales: ventilador, aire acondicionado, intercambiador de calor
2Parámetro de la técnica del recinto exterior integrado:
| Categoría | Se aplicará el método de ensayo de los datos. | |
| El sistema | Dimensión ((mm) | 482.0(W) *350.0(D) *13U(H) |
| Peso | ≤ 20 kg ((sin módulo rectificador) | |
| Modo de refrigeración | Refrigeración natural | |
| Modo de instalación | Instalado en un bastidor de 19 pulgadas o en el interior del armario | |
| Grado IP | Protección IP20 | |
| Distribución de CA | Válvula de entrada | 353 a 406Vac |
| Voltado de entrada nominal | de una potencia superior o igual a 380 V | |
| Capacidad de entrada | Las demás: | |
| DSP de CA | 20kA/40kA, 8/20μs | |
| Distribución fotovoltaica | Válvula de entrada | 120 a 425 Vac |
| Voltado de entrada nominal | de una potencia superior o igual a 300 V | |
| Capacidad de entrada | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |
| DSP de CA | 20kA/40kA, 8/20μs | |
|
D.C. Distribución
|
Válvula de salida | -42-58VDC,valor nominal: -53.5VDC. El valor nominal de la corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente |
| Capacidad máxima | 24 kW | |
| Conexión por batería | 125A/1Px4 | |
| Los demás aparatos |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3; Los componentes de las máquinas de ensayo y de las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo. |
|
| DSP de corriente continua | 10kA/, 8/20μs | |
| Rectificador | Eficiencia | La carga nominal de la corriente de corriente de un conductor eléctrico es ≥ 96%, pero no superior a: |
| Potencia nominal | El valor de la corriente de corriente es el valor de la corriente de corriente. | |
| Temperatura de trabajo | -40°C~+75°C (con salida total por debajo de 55°C) | |
| Dimensión | 106.5 mm ((W) × 286 mm ((D) × 41.5 mm ((1 U/H) | |
| Modo de refrigeración | Refrigeración forzada con ventilador | |
| El controlador | Entrada de la señal | 4 AI ((3 temperatura de la batería, 1 temperatura ambiente), 6 DI ((SPD, 6 DI común) |
| Salida de alarma | 4 contacto en seco | |
| Puerto de comunicación | Interfaz LAN/RS232/RS485,LAN-SNMP,TCP/IP | |
| Modo de muestra | Display de pantalla | |
|
Medio ambiente
|
Temperatura de funcionamiento | -40°C~+65°C |
| Temperatura de almacenamiento | -40°C~+70°C | |
| Humedad de funcionamiento | 0% ~ 95% (no condensado) | |
| Alturas | 0 ~ 3000 m ((Si la altitud se encuentra entre 2000 m y 3000 m, la temperatura máxima de funcionamiento disminuye en 1 °C a medida que aumenta la altitud en 200 m.) |
|
3Sistema de refrigeración
4. Controlador del sistema de rectificación:
MC2600 es el controlador de potencia de corriente continua de nueva generación desarrollado por MEGMEET. Ofrece muchas características y funciones, y una interfaz más robusta, fácil de usar y fácil de usar.Este módulo de monitorización junto con los módulos rectificadores de Megmeet® forman un sistema de monitorización de la potencia., los módulos solares y el marco de conexión de distribución (o gabinete de distribución), realizando operaciones interactivas en interfaces hombre-máquina, monitoreo del estado de funcionamiento del sistema,gestión inteligente de la bateríaEl controlador MC2600 proporciona varias interfaces de comunicación, como CAN, RS485, Ethernet y contactos secos.Los puertos RS485 y Ethernet proporcionan una función de extensión flexible y configuración de parámetros, firmware y registros de descarga / carga, acceso al sistema de monitoreo remoto, y puede realizar la monitorización remota.MC2600 puede utilizarse como sistema separado o sistema híbrido de energía de módulos rectificadores y módulos solares.
5Composición del sistema:
Controller MC2600 junto con módulos rectificadores, módulos solares, generadores diesel, marco de distribución enchufable (o
El sistema de monitorización de la potencia de comunicación se utiliza en el caso de los aparatos de distribución de electricidad (por ejemplo, el gabinete de distribución) y otros dispositivos, y forma un sistema de monitorización de la potencia de comunicación.
6. IVS ((Sistema de ventilación inteligente) Principio de funcionamiento:
El sistema es un sistema de ventilación inteligente que proporciona circulación de aire, filtración de aire y control de refrigeración para la sala de telecomunicaciones.Atrae directamente aire frío en la sala de telecomunicaciones desde el exterior y expulsa aire caliente de la sala de telecomunicaciones hacia el exterior para lograr un enfriamiento naturalEl sistema puede utilizarse de forma independiente o integrado con el dispositivo de enfriamiento del aire acondicionado.
Parámetros técnicos
La fuente de alimentación: DC48V;
Corriente: 1A;
Volumen del aire: 560 CFM;
No obstante lo dispuesto en el punto 6.2.4.1, el número de unidades de producción de los vehículos de la categoría M2 será igual o superior a:
Aplicación: aplicable a varios tipos de gabinetes.
7Diagrama de trabajo:
| Las manos normales | Fallo del aire acondicionado | El fallo de Mains | ||||||
| - No lo sé. | El aire acondicionado está encendido. | - No lo sé. | - No lo sé. | Después de LVLD | ||||
| Temperatura en el interior del gabinete | < 35oC | 35oC - 40oC | > 40oC | < 35oC | ≥ 35oC | < 35oC | ≥ 35oC | |
| Aire acondicionado | No. | No. | Inicio automático encendido | No. | No. | No. | No. | No. |
|
Es inteligente. Sistema de ventilación |
Ventilador único encendido y comienza a trabajar | Varios ventiladores encendidos y comienzan a funcionar | No. | Ventilador único encendido y comienza a trabajar | Varios ventiladores encendidos y comienzan a funcionar | Ventilador único encendido y comienza a trabajar | Varios ventiladores encendidos y comienzan a funcionar | No. |

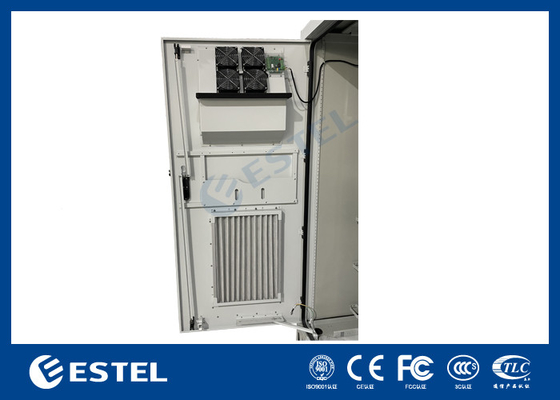

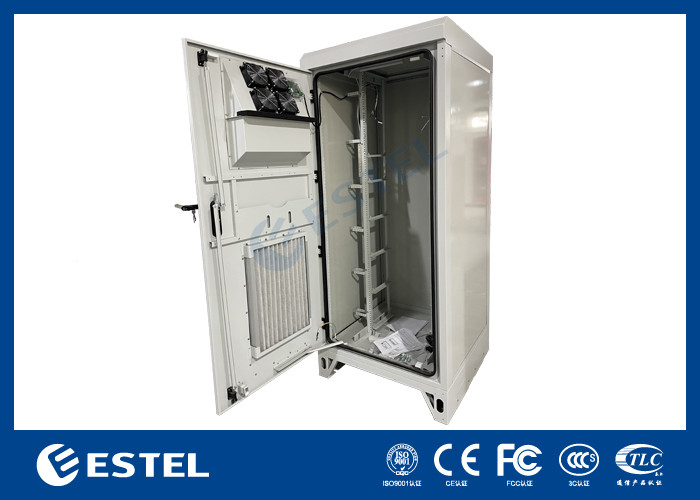

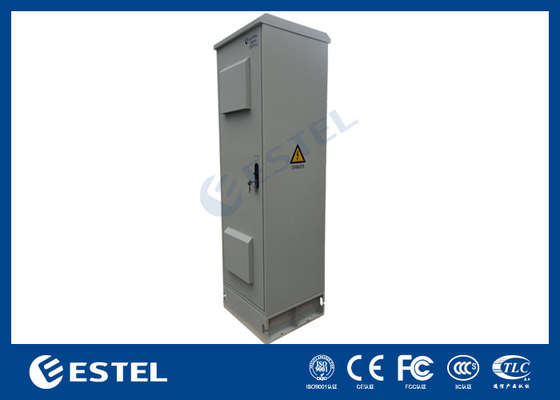

8Imágenes del gabinete:
