ET757520A-38U Armario de recinto eléctrico exterior montado en el suelo con aire acondicionado
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | ESTEL |
| Certificación: | ISO9001, CE, RoHs |
| Número de modelo: | Se trata de un sistema de control de las emisiones de gases de escape. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Casilla de madera |
| Tiempo de entrega: | 3 a 4 semanas |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 5000 PC/mes |
|
Información detallada |
|||
| El material: | Acero galvanizado de buena calidad | Apoyo de carga del gabinete: | ≥400kg |
|---|---|---|---|
| Protección de entrada: | Protección IP55 | Disposición: | 1 compartimiento |
| Puerta: | Con una puerta de entrada | Refrigerador: | Aire acondicionado |
| Modelo: | Se trata de un sistema de control de las emisiones de gases de escape. | Dimensión externa: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
| Resaltar: | Aire acondicionado gabinete eléctrico exterior,Cabinet de recinto eléctrico exterior montado en el suelo,38U Revestimiento eléctrico para exteriores |
||
Descripción de producto
ET757520A-38U Armario eléctrico exterior montado en el suelo con aire acondicionado
1.ET757520A-38U Estructura del gabinete exterior
(1) Dimensión externa W×D×H 750×750×2000 mm
(2) Un compartimiento, espacio libre de 38U
(3) Una puerta delantera; con cerradura especial para el armario exterior (cerradura de apoyo)
(4) Material: acero galvanizado; pared única, grosor: 1,2 mm, con aislamiento térmico PEF de 20 mm.
(5) Finalización de la superficie: Desengrasamiento, decapado, lavado con fósforo, limpieza y recubrimiento eléctrico.
2- Recinto de telecomunicaciones resistente a la intemperie Características
- Material: acero galvanizado de buena calidad
- Tratamiento de superficies: desengrasado, desheredado, fosfatado (o galvanizado) a prueba de óxido, recubrimiento en polvo.
- Apoyo de carga del armario: ≥ 400 kg
- Protección contra la entrada: IP55
- Retardo de llama: cumple con el ensayo GB5169.7 A
- Resistencia mecánica: cada superficie puede soportar una presión vertical > 980 N; una vez abierta la puerta, su extremo exterior puede soportar una presión vertical > 200 N.
- Resistencia al aislamiento: la resistencia al aislamiento entre los dispositivos de puesta a tierra y las partes del cuerpo del armario no es inferior a 2 × 104 M/500 V (DC).
- Tensión de resistencia: la tensión de resistencia entre los dispositivos de puesta a tierra y las partes del cuerpo del armario no es inferior a 3000 V (DC) /min.
3. Cuadro 1 de conformidad con la norma de los gabinetes eléctricos
| Estándar | Descripción |
| Se aplican las disposiciones del artículo 4 del Reglamento (CE) n.o 1224/2009. | Compatibilidad electromagnética |
| GB4706.1 | Seguridad de los electrodomésticos y de los aparatos eléctricos de uso similar. |
| GB4798. ¿Qué quiere decir?1 | Condiciones ambientales existentes en la aplicación de productos eléctricos y electrónicos - almacenamiento |
| GB4798. ¿Qué quiere decir?2 | Condiciones ambientales existentes en la aplicación de productos eléctricos y electrónicos - transporte |
| GB4798. ¿Qué quiere decir?3 | Condiciones ambientales existentes en la aplicación de productos eléctricos y electrónicos - uso |

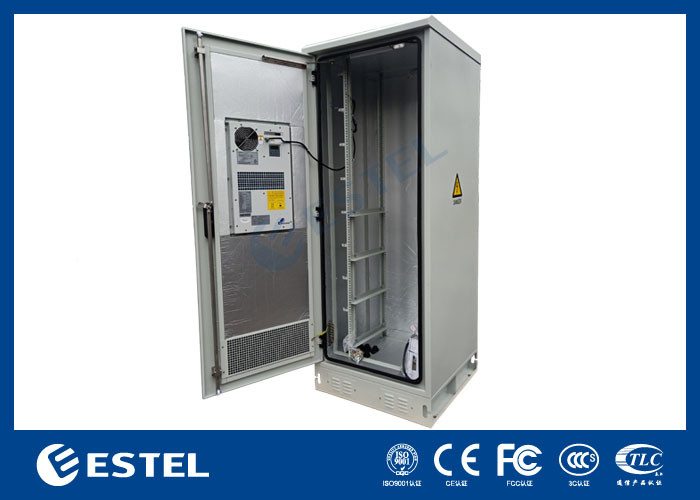

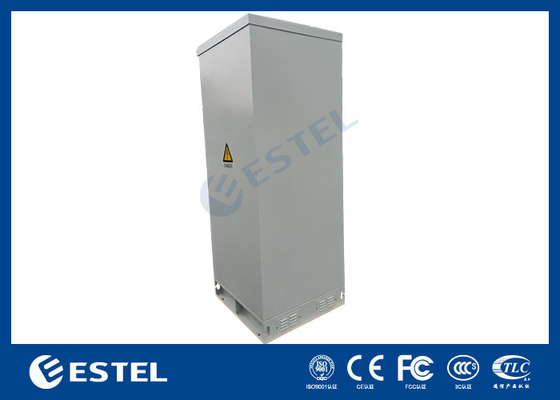

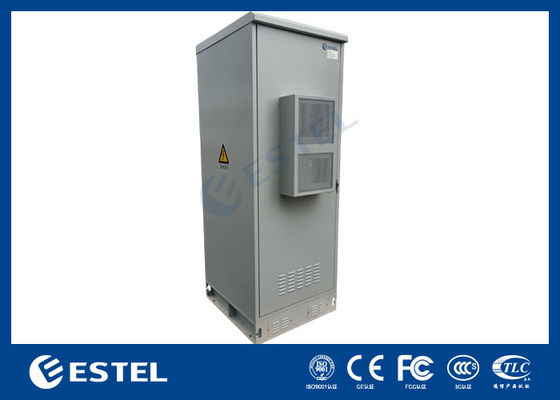

4. Armario montado en el piso Imágenes y diagrama
5. gabinete con parámetros técnicos del aire acondicionado
| Punto de trabajo | El tipo | Parámetro técnico |
| Estructura | Dimensión | Dimensión exterior: 750*750*2000 mm en ancho y en ancho |
| El diseño | Un compartimiento | |
| Método de instalación del equipo | 19 ′′ estante, 38 U de espacio libre | |
| Puerta | Con una puerta principal y un candado de tres puntos para el armario exterior (bloqueo de apoyo) | |
| El material | Acero galvanizado, de pared única con aislamiento | |
| Aislamiento térmico | PEF de 20 mm | |
| Protección contra la entrada | Protección IP55 | |
| Modo de instalación | Las demás piezas de acero | |
| Control de la temperatura | Refrigerador | Aire acondicionado |
| Iluminación | Lámpara LED | Lámpara LED |
| Temperatura | Temperatura | Temperatura de trabajo: -40 °C ~ +55 °C |
| Temperatura de almacenamiento: -50 °C ~ + 70 °C | ||
| Temperatura de transporte: -50 °C ~ +70 °C | ||
| Humedad | Humedad relativa | 5% ~ 95% |
| Presión | Presión del aire | 62kpa ~ 101kpa (similar a 0m ~ 5000m de altitud) |
| Intensidad de radiación | Intensidad de la radiación solar | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.2 |
6. Lista de accesorios para el gabinete
| - No, no es así. | Punto de trabajo | Cantidad | Unidad | Especificaciones |
| 1 | Cabinet eléctrico para exteriores | 1 | Se ha puesto |
(1) Dimensión exterior: 750*750*2000 mm en ancho y en ancho (2) Un compartimiento: 19 ̊, 38 U (3) Con una puerta de entrada y un candado de tres puntos para el armario exterior (bloqueo de apoyo) (4) Material: acero galvanizado, pared única con aislamiento |
| 2 | Aire acondicionado | 1 | Se ha puesto | Capacidad de refrigeración: 600W, fuente de alimentación: 48VDC |
| 3 | Lámpara de LED | 1 | P.C. | 48 VDC |
| 4 | Paquete | 1 | Se ha puesto | Casilla de madera |
