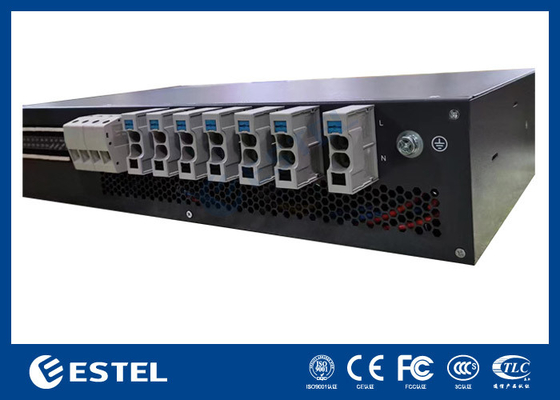

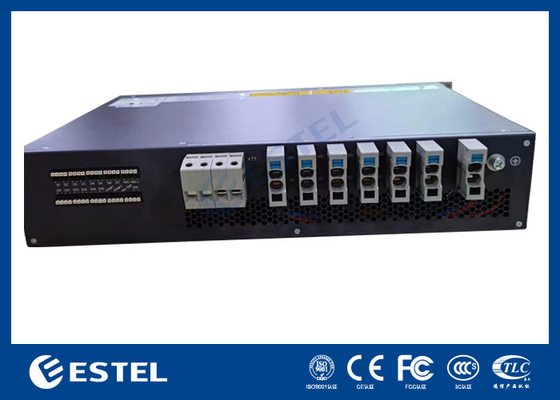

Rectificador montado en bastidor DC48V 90A Alta capacidad 220VAC Rectificador de fase única de telecomunicaciones
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | ESTEL |
| Certificación: | ISO |
| Número de modelo: | M45D65B |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 conjunto |
|---|---|
| Precio: | Depending on order quantity |
| Detalles de empaquetado: | cartón + caso de madera |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T, Western Union y Paypal |
| Capacidad de la fuente: | 3000 juegos por mes |
|
Información detallada |
|||
| Voltado de entrada nominal: | 48 VDC | Capacidad: | 5.2KW |
|---|---|---|---|
| Tensión y frecuencia de salida: | -43~-58VDC, valor nominal: -53,5VDC. El valor nominal de la corriente de corriente de corriente de c | Factor de potencia: | ≥ 099 |
| Instalación: | Montura estándar para bastidores de 19" | Dimensión: | 482.0(W) *350.0(D) *2U(H) |
| Resaltar: | Rectificador montado en bastidor DC48V,Rectificador monofásico de telecomunicaciones de alta capacidad,Rectificador monofásico de telecomunicaciones de 220 VAC |
||
Descripción de producto
Rectificador monofásico de telecomunicaciones de alta capacidad 220VAC del rectificador 90A del montaje en estante de DC48V
1. Rectificador de montaje en bastidor DC48V 90A Rectificador monofásico de telecomunicaciones de alta capacidad 220 VCA Descripción general

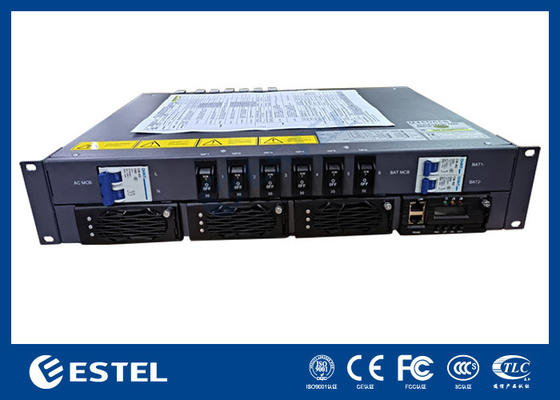

M45D65BEs un sub-rack de 19 pulgadas para sistema de energía híbrido, con un diseño compacto de altura de 2U para satisfacer las necesidades críticas de aplicaciones de transmisión de fibra y microondas, dispositivos de acceso y conmutadores.
La potencia máxima del sistema es de 90 A, con MCB de entrada de CA/entrada de CC/batería/carga.Los cables son de acceso frontal con MCB y barra colectora.Este sistema de alimentación suministra energía a la comunicación de -48 V. Equipo.
2. Rectificador de montaje en bastidor DC48V 90A de alta capacidad 220VAC Parámetro del sistema rectificador monofásico de telecomunicaciones
| Sistema | Dimensión | 482,0(ancho)*350,0(profundidad)*2U(alto) |
| Peso | ≤15 kg (sin rectificadores) | |
| Modo de enfriamiento | Enfriamiento natural | |
| Modo de instalación | Instalado en un rack de 19 pulgadas o dentro del gabinete | |
| Modo de cableado | Entrada superior y salida superior | |
| Modo de mantenimiento | Mantenimiento frontal, cambio de grado del módulo de soporte. | |
| Nivel de protección | IP20 | |
| Distribución de CA | Modo de entrada | 220 VCA monofásico |
| Capacidad de entrada | 1×50A/2P;MCB:C63A/2P | |
| Frecuencia de entrada | 45~65Hz, valor nominal: 50Hz/60Hz | |
| SPD de CA | 20 kA/40 kA, 8/20 μs | |
| Distribución CC | Tensión de salida | -43~-58 VCC, valor nominal:-53,5 VCC |
| Maxima capacidad | 5,2kW | |
| Disyuntores de batería | 2×85A/2P;MCB:C63A/1P*2 | |
| Disyuntores de carga | 6×30A/1P | |
| SPD CC | 10kA/,8/20μs | |
| Rectificador | Voltaje de entrada | 85 VCA ~ 300 VCA, nominal 220 VCA |
| Eficiencia | >96% | |
| Potencia nominal | 1740W(176~300VCA) | |
| Temperatura de trabajo | -40 ℃ ~ + 75 ℃ (salida total por debajo de 50 ℃) | |
| Dimensión | 106,5 mm (ancho) × 286 mm (profundidad) × 41,5 mm (1U/H) | |
| Peso | ≤2kg | |
| Modo de enfriamiento | Enfriamiento forzado | |
| Factor de potencia | ≥0,99 | |
| THD | ≤5% | |
| Controlador | Entrada de señal | 4AI (3 temperaturas de la batería, 1 temperatura ambiente), 7DI (SPD, 6 DI comunes) |
| Salida de alarma | 6 contacto seco | |
| Puerto de comunicación | RS485,SNMP | |
| Modo de visualización | LCD | |
| Ambiente | Temperatura de funcionamiento | -40 ℃ ~ + 75 ℃ (salida total por debajo de 50 ℃) |
| Temperatura de almacenamiento | -40℃~+70℃ | |
| Humedad de funcionamiento | 5%~95%(sin condensación) | |
| Altitud | 0~3000 m (si la altitud está dentro del rango de 2000 ma 3000 m, la temperatura máxima de funcionamiento disminuye en 1 ℃ a medida que la altitud aumenta en 200 m). |
3. Detalles rápidos del rectificador de telecomunicaciones
- Ancho estándar de 19 pulgadas para uso versátil
- Diseño compacto de 2U de altura, que ahorra espacio y costes de instalación.
- Operación frontal y acceso a cables para un mantenimiento conveniente
- Gestión avanzada de la batería para una duración prolongada de la batería
- Varios puertos de comunicación para redes flexibles y monitoreo remoto
- Rectificador y controlador conectables en caliente para un fácil mantenimiento en línea
- Amplio rango de voltaje de entrada (85-300 Vac) para adaptabilidad a las redes eléctricas
4. Principios de funcionamiento
(1) Entrada de CA: Módulo rectificador de arranque después de encender la CA, salidas -48 V CC, al mismo tiempo carga la batería y alimenta el módulo de conversión, el módulo de conversión emite 220 V CA.
En condiciones normales, los parámetros del módulo rectificador y de la unidad de distribución están todos bajo el control del módulo de monitoreo, operando de acuerdo con los parámetros preestablecidos o los comandos del usuario.Si falla la red eléctrica de CA,
la batería alimentará el sistema y continuará emitiendo - 48 VDC y 220 vac, con la descarga de la batería, el voltaje de la batería comienza a descender, cuando el voltaje es inferior a 43,2 V +/- 0,5 V,
El módulo de monitoreo envía una señal de bajo voltaje de la batería y cierra la salida de carga directamente, luego el sistema de energía dejará de funcionar.Cuando la red eléctrica de CA externa se recupera,
el sistema volverá a funcionar normalmente.(Todos los datos de monitoreo anteriores son valores predeterminados del sistema y el usuario puede restablecerlos)
(2) Entrada de -48 V: no se conecta corriente CA o no se conecta CA, acceso a alimentación externa, puerto de carga de -48 V a -48 V, módulo de conversión y monitoreo de inicio, salida de 220 V CA.
5. Módulo rectificador
El panel del módulo
(1) Indicador de encendido
(2) Indicador de alarma
(3) Indicador de falla
(4) Pestillo de bloqueo
(5) Manejar
Hay tres indicadores en el panel, que se utilizan para reflejar el estado de funcionamiento del rectificador; consulte la tabla a continuación para obtener más detalles.
Descripción del indicador del rectificador de mesa
| Indicador | Color | Estado | Razones del estado anormal |
| Indicador de encendido | Verde | normalmente encendido | El módulo tiene una entrada de alimentación. |
| Apagado | Fallo de suministro principal (sin entrada de energía u OVP, UVP de entrada de energía). Sin salida | ||
| Indicador de alarma | Amarillo | normalmente encendido | Alarma de temperatura (OTP cuando la temperatura ambiente>65 ℃) |
| El módulo está hibernando.(indicador iluminado, sin alarma) | |||
| El módulo tiene limitación de corriente. | |||
| Parpadeando | Fallo de comunicación | ||
|
Falla indicador |
Rojo | normalmente encendido |
Falta de salida causada por motivos internos del módulo, como OVP, ventilador culpa, OTP |
| normalmente apagado | El módulo está funcionando correctamente. |
6. Controlador-MC2600
El panel frontal del MC2600
- Puerto LAN
- Puerto RS485
- Indicador de ejecución
- Indicador de alarma menor
- Indicador de alarma mayor
- Manejar
- Botones
Tabla para la descripción de los botones del controlador
| Botón | Descripción | |
| ESC |
Vuelve al menú anterior sin guardar el ajustes. |
Presione el botón ESC y ENT en el mismo tiempo en un corto período de El tiempo puede reiniciar el controlador. |
|
Otorrinolaringólogo.
|
Ø Entra en el menú principal desde el modo de espera. pantalla. Ø Ingresa a un submenú del menú principal. Ø Guarda la configuración del menú. |
|
| ARRIBA |
Vuelve al menú anterior o configura el parámetro. valores. Al configurar los valores de los parámetros, puede mantener presionado este botón para ajustar rápidamente los valores. |
Cuando el valor del parámetro se establece mediante varios tipos de cuerdas, presione hacia arriba o botón abajo para cambiar cada valor. Después de configurar el valor, presione el botón de confirmación para mover el cursor atrás automáticamente. |
| DN. |
Pasa al siguiente menú o establece valores de parámetros. Al configurar los valores de los parámetros, puede mantener presionado este botón para ajustar rápidamente los valores. |
|
Describe el indicador en el panel del controlador y se muestra en la siguiente tabla.
| Tipo | Color | Estado | Instrucciones |
| Indicador de ejecución | Verde | Parpadeando | El controlador funciona correctamente |
| Apagado | El controlador tiene falla o no tiene entrada de CC | ||
| Alarma menor | Amarillo | normalmente encendido | El controlador genera una alarma menor. |
| Apagado | El controlador no genera alarmas menores. | ||
| alarma mayor | Rojo | normalmente encendido | El controlador genera una alarma importante. |
| Apagado | El controlador no genera ninguna alarma importante. |
El controlador proporciona dos puertos de comunicación,
La definición del puerto de comunicación RS485 se muestra en la siguiente tabla.
| Pin No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nombre de la señal | RS485+ | - | RS485- | - | - | - | - | - |
La definición de la interfaz del puerto LAN Ethernet se muestra en la Tabla
| Pin No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nombre de la señal | TX+ | TX- | RX+ | - | - | RX- | - | - |
7. Interfaz DI/DO
El panel frontal de la placa de interfaz DI/DO
La entrada digital es un submenú del menú de configuración de parámetros, que se utiliza principalmente para que el operador configure el estado normal de entrada de 8 interruptores digitales en el sistema.
Tabla de configuración de parámetros de entrada de relé
| Número digital. | nombre digital | DI normal | Descripción |
| DI1 | Alarma hexagonal | NO | Es normal cuando se abre;y la alarma se produce cuando está cerrado. |
| DI2 | Alarma de puerta de PWC | CAROLINA DEL NORTE | Es normal cuando se abre;y la alarma se produce cuando está cerrado. |
| DI3 | Alarma BT | NO | Es normal cuando se abre;y la alarma se produce cuando está cerrado. |
| DI4 | Alarma BC | NO | Es normal cuando se abre;y la alarma se produce cuando está cerrado. |
| DI5 | Alarma Digital5 | NO | Es normal cuando se abre;y la alarma se produce cuando está cerrado. |
| DI6 | Grupo electrógeno en alarma | NO | Es normal cuando se abre;y la alarma se produce cuando está cerrado. |
| DI7 | Alarma SPD CC | CAROLINA DEL NORTE | Es normal cuando se abre;y la alarma se produce cuando está cerrado. |
La salida de relé es un submenú del menú de configuración de parámetros, que se utiliza principalmente para que el operador configure el estado normal de salida de 8 relés en el sistema.
Tabla de configuración de parámetros de salida de relé
| Número digital. | Nombre digital | Código de alarma | Descripción |
| DO1 | Salida de relé 1 | CAROLINA DEL NORTE | Cerrado cuando es normal, abierto cuando ocurre la alarma asociada. |
| DO2 | Salida de relé 2 | CAROLINA DEL NORTE | Cerrado cuando es normal, abierto cuando ocurre la alarma asociada. |
| DO3 | Salida de relé 3 | CAROLINA DEL NORTE | Cerrado cuando es normal, abierto cuando ocurre la alarma asociada. |
| DO4 | Salida de relé 4 | CAROLINA DEL NORTE | Cerrado cuando es normal, abierto cuando ocurre la alarma asociada. |
| DO5 | Salida de relé 5 | CAROLINA DEL NORTE | Cerrado cuando es normal, abierto cuando ocurre la alarma asociada. |
| DO6 | Salida de relé 6 | CAROLINA DEL NORTE | Cerrado cuando es normal, abierto cuando ocurre la alarma asociada. |
| DO7 | Salida de relé 7 | CAROLINA DEL NORTE | Cerrado cuando es normal, abierto cuando ocurre la alarma asociada. |
Además, el producto proporciona otros 6 puertos.
Tabla Otros ajustes de parámetros de entrada
| Nombre del parámetro | Descripción de la configuración |
| BTEMP 1 | Puerto sensor de batería 1 |
| BTEMP 2 | Puerto del sensor de batería 2 |
| ENV_TEMP | Puerto del sensor envolvente |
| 12V +/- | Se proporciona fuente de alimentación de 12 V. |
| RS485 | Puerto RS485, interfaz reservada, sin definición de protocolo |
| ACEITE+/- | Conecte el sensor de nivel de aceite |
Métodos de cableado:
Ø Retire el aislamiento del cable con unos alicates pelacables.La longitud expuesta del núcleo del cable no será inferior a 10 mm.
Ø Presione el botón encima del terminal con el destornillador, inserte el cable, suelte el destornillador y complete la conexión del cable.
Ø Con el mango, tire suavemente de los cables para asegurarse de que no se caigan.
8. Instalación del bastidor secundario
Instale el bastidor auxiliar en el bastidor de 19 pulgadas, como se muestra en la Figura siguiente.
Ø Paso 1, retire el enchufe del paquete.
Ø Paso 2: inserte el enchufe en el estante de 19 pulgadas
Ø Paso 3, instale el tornillo fijo (si el orificio de montaje de la oreja del marco del enchufe no corresponde a la posición de la tuerca flotante del marco, debe ajustarse de acuerdo con la instalación real).
Instalar el módulo rectificador
Ø Paso 1, saque el módulo del paquete.
Ø Paso 2. Sostenga la manija del módulo en el panel frontal y coloque el módulo en la ranura.
Ø Paso 3, empuje el módulo lentamente hacia el panel frontal del módulo y enjuáguelo con la alimentación.
panel de distribución.
Ø Paso 4, apriete el tornillo de fijación en el panel del módulo para que el módulo no se salga.
9. Embalaje y envío
El paquete utiliza una caja de madera para fumigación gratuita que es adecuada para la exportación.Este paquete es antihumedad, antiimpacto y resistente para garantizar un transporte seguro.
