Sistema de alimentación rectificador de capacidad de 18 kW con distribución de energía y función de monitoreo de batería
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | ESTEL |
| Certificación: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| Número de modelo: | En el caso de las empresas de servicios de telecomunicaciones: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 conjunto |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Casilla de madera |
| Tiempo de entrega: | 20-30 días laborables |
| Condiciones de pago: | T/T, Western Union y Paypal |
| Capacidad de la fuente: | 8, 000 juegos por mes |
|
Información detallada |
|||
| Capacidad máxima en CC: | 18 kW | Modo de instalación: | Instalado en un estante de 19 pulgadas, incrustado en el gabinete |
|---|---|---|---|
| Modulo de rectificador: | 3 000 W | Voltado de entrada de CA: | Las partidas de las máquinas de la categoría M1 y M2 |
| Voltado de salida: | -43~-58VDC, valor nominal: -53,5VDC. El valor nominal de la corriente de corriente de corriente de c | Nivel de protección: | Protección IP20 |
| Resaltar: | Sistema de alimentación del rectificador con monitor de batería,Sistema de alimentación del rectificador con distribución de energía,Sistema de alimentación del rectificador de capacidad de 18 kW |
||
Descripción de producto
Sistema de alimentación de rectificador de capacidad de 18 kW con distribución de energía y función de monitoreo de batería
Sistema de alimentación de rectificador de capacidad de 18 kW con distribución de energía y función de monitoreo de batería

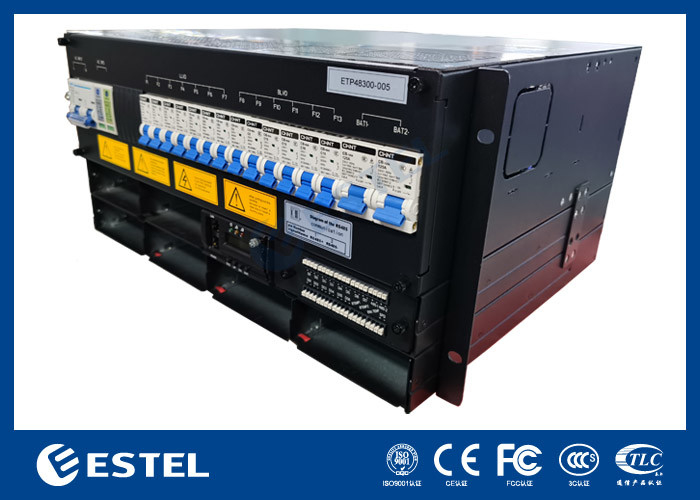

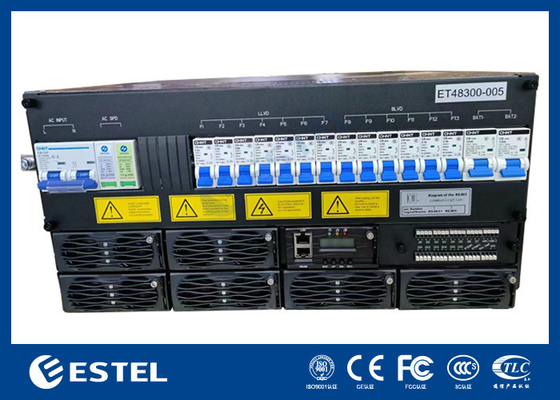

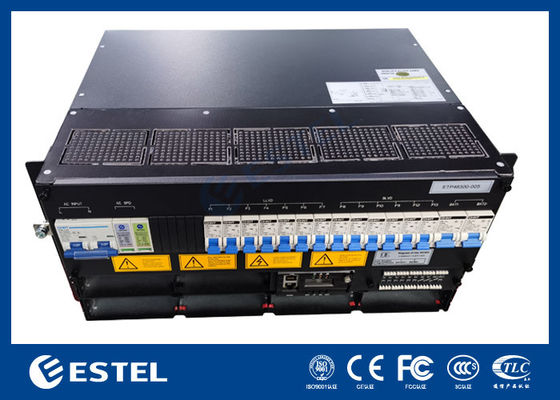

ET48300-005 fuente de alimentación de sub-rack 5U diseño compacto de altura para satisfacer las necesidades de aplicación críticas de fibra y transmisión de microondas,
La potencia máxima del sistema es de 300A, con AC / batería / MCB de carga.
Los cables están conectados por delante con MCB y busbar.
> Ancho estándar de 19 pulgadas que tiene la ventaja de un amplio uso
> 5U de altura diseño compacto, espacio y costes de instalación pueden ahorrarse
> Funcionamiento frontal y acceso a los cables, mantenimiento de buena apariencia y seguridad
> Perfecta gestión de la batería, prolonga la vida útil de la batería y proporciona varios puertos de comunicación,
RS485, puerto de Internet, contactos secos, etc. que permite la red flexible y la monitorización remota
> El rectificador y el controlador se pueden enchufar en caliente, fácil y rápido mantenimiento en línea
> Amplio rango de voltaje de entrada ((85-300Vac) la red eléctrica es adaptable
ET48300-005 está compuesto por una unidad de distribución, un módulo rectificador, un módulo de conversión y un módulo de monitoreo.
La configuración es opcional, como se muestra en la tabla siguiente:
| Configuración | Módulo rectificador | En el caso de la |
| Estándar | Sección 4 | Para más detalles, consulte las especificaciones de los módulos. |
| Estándar | Se aplicará el método de ensayo de la norma IEC 62368-1 | |
| Estándar | EN 55032 Clase A,GR1089 Edición 4,R3-10, R3-11, R3-12 Clase B certificado por América del Norte | |
| Estándar | En el caso de los productos de la categoría N2O, el valor de los productos de la categoría N2O será el mismo. |
Sistema de alimentación de rectificador de capacidad de 18 kW con distribución de energía y función de monitoreo de batería
Configuración del sistema
Dos métodos de funcionamiento:
(1) Entrada de CA: arranque del módulo rectificador después de encendido el CA, salida -48Vdc, carga al mismo tiempo la batería y alimenta el módulo de conversión, salida del módulo de conversión 220Vac.
En condiciones normales, los parámetros del módulo rectificador y de la unidad de distribución están todos bajo el control del módulo de monitorización, funcionando de acuerdo con los parámetros preestablecidos o los comandos del usuario.En caso de fallo de la red de CA, la batería se alimenta al sistema, y continuar la salida - 48 VDC y 220 vac, con la descarga de la batería, el voltaje de la batería comienza a disminuir, cuando el voltaje es inferior a 43.2 V + / - 0.5 V, el módulo de monitoreo envía una señal de baja tensión de la batería y cierra la salida de carga directamente, entonces el sistema de alimentación dejará de funcionar.el sistema volverá a funcionar normalmente. (Todos los datos de monitoreo anteriores son valores predeterminados del sistema y pueden ser reajustados por el usuario)
(2) Entrada de -48V: no se puede conectar corriente alterna ni corriente alterna, acceso a la potencia externa de -48V a -48V en el puerto de carga, módulo de monitoreo y conversión de arranque, salida de 220Vac.
La función de compensación de la temperatura está activada por defecto, que puede activarse o desactivarse por orden del usuario si es necesario.la potencia de salida de la fuente de alimentación se reducirá linealmente (@65°C, la potencia de salida será de 1300W).
Especificaciones
| El tipo | En el caso de las empresas de servicios de telecomunicaciones: | |
| El sistema | Dimensión | 482.0(W) *350.0(D) *5U(H) |
| Peso | ≤ 25 kg (sin rectificadores) | |
| Modo de enfriamiento | Refrigeración natural | |
| Modo de instalación | Instalado en un rasguño de 19 pulgadas dentro del gabinete. | |
| Modo de cableado | En la entrada y en la salida | |
| Modo de mantenimiento | Mantenimiento frontal, cambio de nivel de módulo de apoyo | |
| Nivel de protección | Protección IP20 | |
| Distribución de CA | Modo de entrada | 220VACFase única |
| Capacidad de entrada | 1 × 100A/2P | |
| Frecuencia de entrada | 45~65Hz,valor nominal: 50Hz/60Hz | |
| ACSPD | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero | |
| Distribución de CC | Válvula de salida | -43~-58VDC, valor nominal: -53,5VDC. El valor nominal de las corrientes de corriente es de -43~-58VDC, el valor nominal es de -53,5VDC. |
| Capacidad máxima | 18 kW | |
| Las demás: | 2×125A/1P | |
| Las demás máquinas y aparatos | LLVD:32A/1P×2+40A/1P×2+63A/1P×3 | |
| Se aplicará el método de ensayo de las partidas 1 y 2 del anexo I. | ||
| DCSPD | 10kA/,8/20μs | |
| Rectificador | Válvula de entrada | 85VAC 300VAC,con capacidad nominal de 220VAC |
| Eficiencia | > 96% | |
| Potencia nominal | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | |
| Temperatura de trabajo | -40°C~+75°C (producción total inferior a 50°C) | |
| Dimensión | 106.5 mm ((W) × 286 mm ((D) × 41.5 mm ((1 U/H) | |
| Peso | ≤ 2 kg | |
| Modo de enfriamiento | Refrigeración forzada | |
| Factor de potencia | ≥ 099 | |
| THD | ≤ 5 por ciento | |
| El controlador | Entrada de la señal | 4AI(3Tiempo de la batería, 1tempor ambiental), 7DI(SPD,6DI común) |
| Salida de la alarma | 6contacto seco | |
| Puerto de comunicación | RS485, SNMP | |
| Modo de muestra | Display de pantalla | |
| Medio ambiente | En funcionamiento | -40°C~+75°C (producción total inferior a 50°C) |
| La temperatura | ||
| Temperatura de almacenamiento | -40°C~+70°C | |
| Humedad de funcionamiento | 5% ~ 95% (no condensado) | |
| Alturas | Si la altitud está entre los 2000 y los 3000 m, el máximo de funcionamiento | |
| La temperatura disminuye en 1°C. La altitud aumenta en 200 m.) |
||
Aplicación
(1) Acceso a la integración
(2) Sistema de distribución y extensión en interiores
(3) Estación móvil y sistema de extensión de cobertura
(4) Red inalámbrica
(5) Estación terrestre de comunicación por satélite y estación de comunicación por microondas
(6) Sala de distribución de corriente débil
(7) Otros sistemas de alimentación ininterrumpida CA/CC
Características
(1) Dos salidas: 48Vdc, 220Vac
(2) Dos entradas: 48Vdc, 220Vac
(3) Adopción de la tecnología de compensación del factor de potencia activo, factor de potencia > 0.99
(4) Amplio rango de funcionamiento de la tensión de entrada CA: 90~280Vac
(5) Amplio rango de temperaturas de funcionamiento: - 5°C a + 55°C
(6) Tecnología de conmutación realizada,
(7) La gestión perfecta de la batería prolonga la vida útil de la batería: gestión de carga/descarga, compensación de la temperatura de la batería, protección contra la baja tensión.
(8) Intercambiable en caliente
(9) Protección contra sobre/bajo voltaje de entrada
(10) Protección contra el exceso de tensión de salida, protección contra el exceso de corriente de salida, protección contra el cortocircuito de salida
(11) Incorporado / montado en la pared
(12) Interfaz de comunicación RS485, RS232
