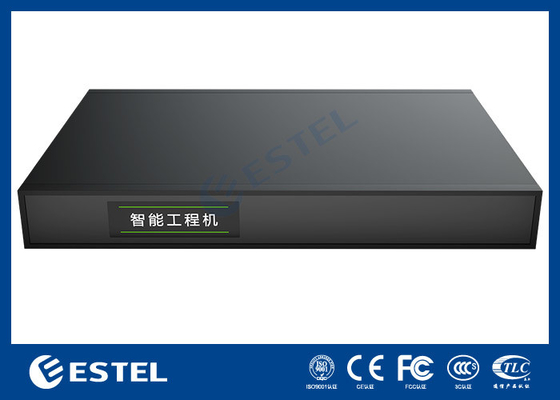

Unidad de monitoreo inteligente EMU de Linux con soporte MODBUS RTU/TCP
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | ESTEL |
| Certificación: | ISO |
| Número de modelo: | El FSU1000 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Depending on order quantity |
| Detalles de empaquetado: | En cartón |
| Tiempo de entrega: | 15 a 20 días laborables |
| Condiciones de pago: | L/C, T/T, Paypal |
| Capacidad de la fuente: | 2000 juegos por mes |
|
Información detallada |
|||
| Operating system: | Linux | Produt height: | 1 U |
|---|---|---|---|
| Systems support: | SNMP, MODBUS RTU/TCP, and B interfaces | Web remote access: | B/S architecture |
| Fuente de alimentación: | VAC220/240; VDC336/DC 48V | Weight: | 2.0 kg |
| Resaltar: | Unidad de monitoreo inteligente de la UEM TCP,Unidad de monitoreo inteligente de la UEM del sistema operativo Linux,Unidad de control inteligente de la UEM con MODBUS |
||
Descripción de producto
Sistema operativo Linux Unidad de monitoreo inteligente Integra diferentes puertos EMU
Sistema operativo Linux Unidad de monitoreo inteligente Integrar diferentes puertos Visión general del producto de la UEM
- Unidad inteligente de monitoreo y adquisición, 1U de altura, sistema Linux, software de monitoreo incorporado, puede acceder a UPS, aire acondicionado, gabinete de distribución, temperatura y humedad, agua,Equipo de medio ambiente de combustión y otros equipos de energía integral;
- Software para arquitectura B/S, acceso remoto a la web;
- El sistema proporciona interfaces SNMP, MODBUS RTU/TCP y B estándar para la integración de sistemas de monitoreo de capa superior o sistemas de terceros.
Características del hardware:

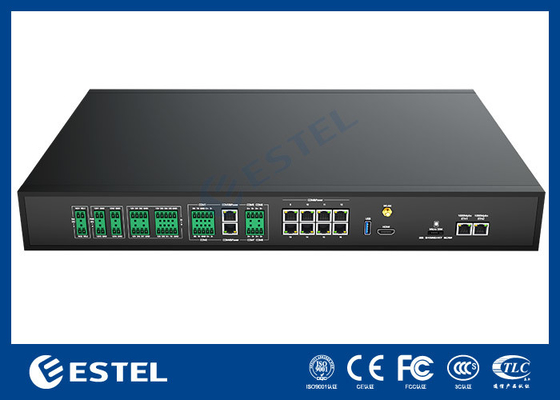

1) Un tamaño de montaje de gabinete estándar de 19 pulgadas con un cuerpo de metal
2) Procesador industrial embebido, memoria ARM cortex A35 512M, espacio de almacenamiento de 16G, soporte para 5.000 puntos de acceso y almacenamiento de 50 millones de registros.

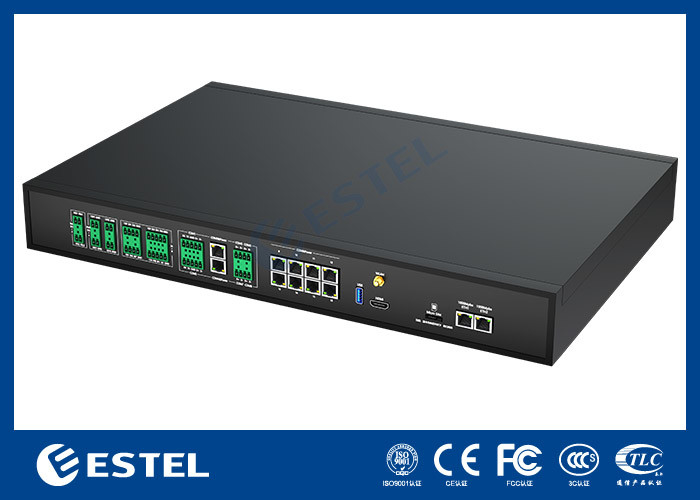

3) Integrar ocho puertos RS485, nueve puertos DI, cuatro puertos DO, un puerto USB y un puerto Ethernet de 100 Mbit / S.
4) Apoya el modem 3G/4G incorporado/extensión WiFi.
5) El host estándar proporciona 5 grupos de salida externa de 12 V, la potencia máxima de salida de toda la máquina es de 15 W, para satisfacer las necesidades de alimentación del sensor.
Características del software:
1) Sistema operativo Linux, de código abierto, seguro y confiable.
2) Equipado con software de monitoreo FSU, interfaz intuitiva, fácil de operar, software incorporado, sin necesidad de instalación
3) El software puede monitorear los dispositivos objeto en tiempo real, soportar operaciones de control y consultar datos históricos y registros de alarma.
4) Arquitectura B/S, acceso remoto directo a la Web, sin necesidad de instalar un cliente.
5) Soporte de configuración en línea, sin necesidad de utilizar herramientas de configuración adicionales, fácil de depurar en el sitio.
Lista de parámetros
Figura 1-1 Parámetro a bordo
| Plataforma de la CPU | El ARMCortex-A35 |
| Capacidad de almacenamiento interno (DDR) | 512M de memoria RAM |
| Almacenamiento en flash | 16G EMMC |
| Sistema operativo | Linux |
Figura 1-2 Parámetro de puerto
|

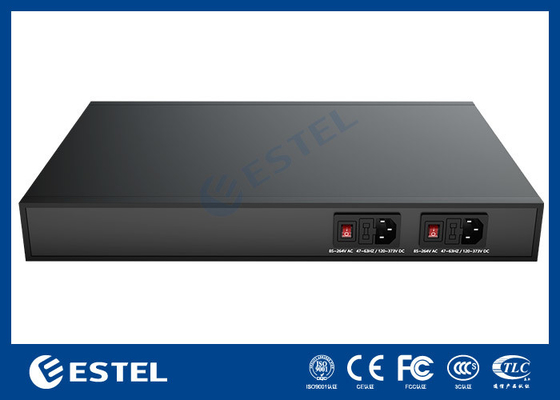

Entrada de energía (Facultativo) |
1)Alimentación única VAC220/240; VDC336 2) 48 V de corriente continua |
| 4 puertos de la DO | Salida DO estándar normalmente en la señal NC |
| 9 puertos DI | Proporciona 8 entradas DI universales (secas o húmedas) para conectarse a sensores de humo, sensores de estado de la puerta y sensores de infrarrojos; 1 entrada DI dedicada (acceso a una almohadilla de agua) |
|
Puerto de serie 485 de 8 canales
|
Apoya el modo de comunicación RS485, la tasa de transmisión es de 1200bps, 2400bps, 4800bps, 9600bps, 19200bps opcional. La longitud de la palabra es de 5-8 bits; el modo de verificación puede ser Ninguno, Par, Marcado o Espacio.El stop bit es de 1 o 2 bits. |
| 1 puerto USB | 1 puerto USB tipo A, estándar 2.0 (velocidad máxima: 12Mbits/s); acceso a imágenes de cámara USB, soporte para unidades flash USB estándar y teclado y ratón |
| 1 puerto de depuración | USB tipo C |
| LAN1 puerto | 10/100M, semi/full-duplex Adaptativo, con función de cruce automático del cable de red |
Figura 1-3 Parámetro medioambiental
| Punto de trabajo | Parámetro |
| Emplazamiento de trabajo | En el interior |
| Temperatura de trabajo | 0°C+50°C |
| Humedad relativa | 20% ∼85%, sin condensar |
| Presión barométrica | Se trata de un sistema de transmisión de datos. |
| Temperatura de almacenamiento | -40°C ≈ +70°C |
| Refrigerador | Refrigeración natural |
| Peso | 2.0KG |
| Otros | El polvo cumple con los estándares de interior de GR-63 No hay gas corrosivo, gas inflamable, niebla de aceite, vapor de agua, goteo o sal, etc. |
Figura 1-4 Parámetro de la norma de protección
| Punto de trabajo | Estándar |
| Protección electrostática | En el caso de las instalaciones de combustión interna, el valor de las instalaciones de combustión interna se calculará en función de las características de las instalaciones de combustión. |
| Resistencia a las sobretensiones | EN61000-4-5,3 grado, 4KV/2KV@8/20us&2Ω |
Figura 1-5 Parámetro de protección contra rayos
| Puerto de ensayo | Puerto de entrada | Puerto de serie, puerto Ethernet | Puerto de alimentación |
| Corriente de impulso 8/20us, positivo y negativo 5 veces cada uno | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. |
| Modo común 5kA | Modo común 5kA | Modo común 5kA |
Figura 1-6 Parámetros del embalaje
| Punto de trabajo | Parámetro |
| Tamaño del embalaje | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Lista de embalaje |
Máquina principal *1 Tornos de montaje y orejas colgantes *1 Manual del usuario *1 El informe de ensayo *1 Cordón de alimentación *1 Certificado *1 Bolsas de plástico y espuma *1 |
