Unidad de monitoreo ambiental remoto 4G/WIFI Sistema de monitoreo de seguridad soporte RS485
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | ESTEL |
| Certificación: | ISO |
| Número de modelo: | El FSU1000 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Depending on order quantity |
| Detalles de empaquetado: | En cartón |
| Tiempo de entrega: | 15 a 20 días laborables |
| Condiciones de pago: | L/C, T/T, Paypal |
| Capacidad de la fuente: | 2000 juegos por mes |
|
Información detallada |
|||
| Fuente de alimentación de trabajo: | Entrada de 12VDC | El Protocolo: | Modbus-TCP, SNMP, puerto portador B |
|---|---|---|---|
| Registro de alarmas y datos históricos: | Registro de las alarmas para su análisis | Dimensión: | 120 * 104 * 28 mm |
| Modo de comunicación: | Comunicación en tiempo real RS232 o red de bus RS485 | Grado Ip: | Protección IP20 |
| Resaltar: | Unidad de monitoreo ambiental remoto 4G,Unidad de monitoreo ambiental remoto WIFI,Sistema de vigilancia de seguridad RS485 |
||
Descripción de producto
4G/ WIFI Medio de monitoreo remoto / Soporte para sistemas de monitoreo de seguridad RS485
4G / WIFI Medio ambiente de monitoreo remoto / Sistema de monitoreo de seguridad Introducción

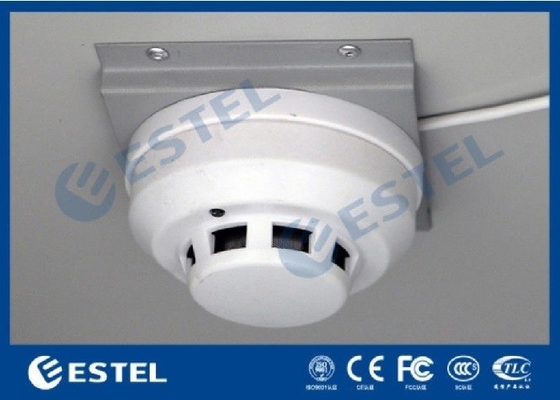

4G / WIFI Medio ambiente de monitoreo remoto / Sistema de monitoreo de seguridad puede recopilar el estado de los sensores locales (como sensor de humo, sensor de puerta, fuga de agua, infrarrojos, etc.),temperatura y humedad inteligentes, aire acondicionado, distribución de energía y otros datos en tiempo real,
soporte estándar para la transmisión de datos Ethernet de 100 Mbps.
La versión de alta configuración puede ser opcional WIFI o 4G y otras formas de transmisión de datos, con una aplicación segura y confiable, amplia y con fuertes características de estabilidad.
Medio ambiente de monitoreo remoto 4G/WIFI / Aplicaciones de sistemas de monitoreo de seguridad
Los productos de la serie se utilizan ampliamente en climatización, aplicaciones de ahorro de energía, adquisición de datos, conversión de protocolos, distribución de energía y otras industrias.
- Adquisición de datos de conmutación: Está equipado con 4 conmutación universal de la adquisición de datos, que puede acceder
- Control de encendido y apagado: un interruptor está configurado como un control general y otro está configurado con una potencia
- Transmisión de datos: conexión al controlador de dispositivo local a través de una interfaz RS485 o RS232,
- Soporta máquinas de varios bits: todos los puertos serie del módulo pueden ser reportados de forma independiente en múltiples
- Diversificación del puerto serial del protocolo: admite el reenvío del protocolo y puede convertir el puerto serial (principal,
- Personalizado: tamaño pequeño y tamaño puede ser personalizado de acuerdo con la necesidad, interfaz terminal, protección
Información sobre el producto
Demostración del modelo
| Modelo | DIV*4 | DO*2 | Se trata de una muestra de las características de los vehículos. | Se trata de un sistema de seguridad. | Se trata de un sistema de seguridad. | Interfaz de red | 4G |
| FSU Mini-A | √ | × | √ | 1 | × | 1 | × |
| El FSU Mini-B | √ | √ | √ | 2 | 1 | 1 | × |
| El FSU Mini-C | √ | √ | √ | 2 | 1 | 1 | √ |

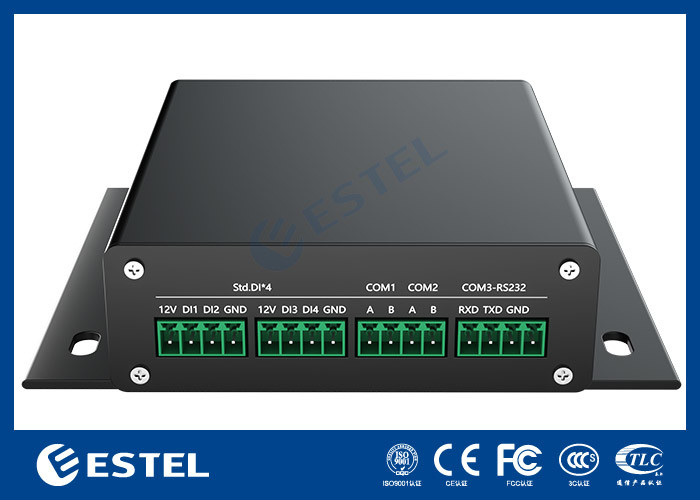

Definición detallada de la interfaz
| Interfaz | Identificación | Descripción |
| Fuente de alimentación | V+ ((DC12V) | Entrada de fuente de alimentación positiva, rango de entrada de voltaje de 6 a 18 V |
| Fuente de alimentación | V- ((DC12V) | Electrodo negativo de entrada de potencia |
| Detección de fugas de agua | W+ | Conectar uno de los cables de detección a la cuerda de inmersión en agua o tableta |
| Detección de fugas de agua | - ¿ Qué? | Conecte el otro cable. La lámina de inmersión de agua y el cable de inmersión de agua soportan múltiples conexiones paralelas |
| Interfaz del cable | ETH de 100 Mbps | Entrada del cable de red |
| Potencia de salida | 12 V |
La potencia de salida del sensor externo es positiva. La capacidad de salida está determinada por el adaptador |
| Potencia de salida | El GND |
con una potencia de salida de una fuente de alimentación de sensor externa, Tierra de la señal de conmutación de entrada activa |
| Producción de DI | El número de unidades de producción |
Pin de entrada de conmutación, contacto pasivo de 12 V y DI, El contacto activo conecta DI y GND |
| Producción de DO | REL | Conmutación de la salida del relé de extremo común |
| Producción de DO | No 1 | La salida del relé de conmutación está siempre abierta |
| Producción de DO | 12V1 | La fuente de alimentación controlada es positiva |
| Producción de DO | El GND | Alimentación de energía controlada negativa |
| Puerto de serie | El Parlamento Europeo | Puerto de serie 1RS485 Diferencial de transmisión y recepción en la misma dirección |
| Puerto de serie | Se trata de una propuesta de directiva del Consejo. | Puerto de serie 1RS485 Terminal inverso de transmisión y recepción diferencial |
| Puerto de serie | El Parlamento Europeo | Puerto de serie 2RS485 Envía y recibe diferencialmente en la misma dirección |
| Puerto de serie | El Parlamento Europeo | Puerto de serie 2RS485 Diferencial de transmisión y recepción de extremo inverso |
| Puerto de serie | Se trata de un artículo de la Directiva 2000/29/CE. | Puerto de serie 3RS232 El extremo receptor se conecta al extremo transmisor del otro dispositivo |
| Puerto de serie | Se trata de un artículo de la Directiva 2009/138/CE. | Puerto de serie 3RS232 El extremo emisor se conecta al extremo receptor del otro dispositivo |
| Puerto de serie | COM3-GND (en inglés) | Puerto de serie 3RS232 conecta la señal de tierra a la tierra RS232 del otro dispositivo |

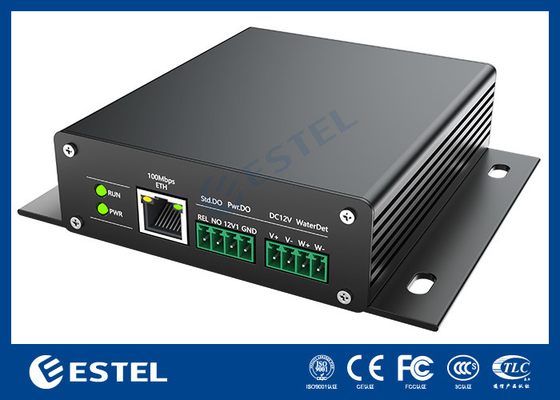

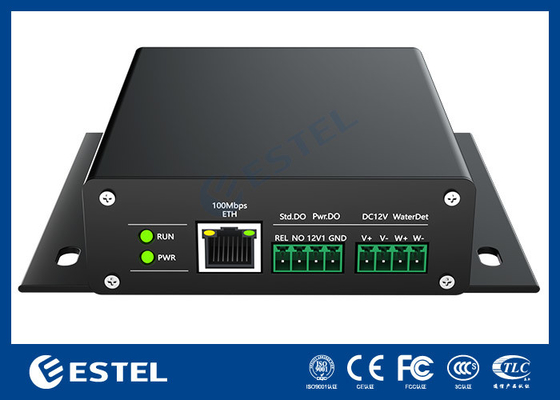

Luz de indicación
| Interfaz | Identificación | Descripción |
| Dirección de potencia | PWR | Indica el estado de la fuente de alimentación. |
| Dirección de funcionamiento | Se ejecuta | El indicador parpadea después de que el sistema y el software funcionan normalmente en un intervalo de 1s |
| Interfaz de red dirigida | ETH | Los indicadores del puerto de red izquierdo y derecho indican el estado de la conexión y el estado de envío y recepción de datos. |
| Punto de trabajo | Parámetro |
| Voltado de entrada | 12V±50% (6-18V), con protección contra cortocircuito de entrada, la sobre tensión causará daños a la placa base |
| Consumo total de energía | Consumo de energía en estado de espera inferior a 1 W, corriente de entrada en estado de espera inferior a 0,1 A ((12 V) |
| Capacidad de suministro de energía | Toda la fuente de alimentación externa del host no excederá de 12W, es decir, 12V1A.Puede ser limitada por el adaptador de alimentación |
| Tasa de serie | La velocidad de transmisión máxima es superior a 115.200 BPS |
| Temperatura de funcionamiento | -5 ~ 55°C, (temperatura de almacenamiento -40 ~ 70°C) |
| Humedad de funcionamiento | 10 ~ 95%, (humedad de almacenamiento 10 ~ 90%) |
| Dimensión | 120 * 104 * 28 mm |
| Grado IP | Protección IP20 |
Instalación
