Datos del producto:

Lugar de origen: China.
Nombre de la marca: ESTEL
Certificación: ISO9001, CE, RoHs
Número de modelo: Se trata de un producto de fabricación en el que se utilizan las siguientes sustancias:

Pago y Envío Términos:

Cantidad de orden mínima: 1 juego
Precio: negotiable
Detalles de empaquetado: Casilla de madera
Tiempo de entrega: Entre 4 y 6 semanas
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 2000 PC/mes
Mejor precio Contacto

Información detallada

El material: Pared de acero, doble galvanizada con el aislamiento de calor Método de instalación: Montura para el suelo
Estante de equipo: 19 pulgadas de soporte, 40U Método de enfriamiento: aire acondicionado y fan
Protección de entrada: Protección IP55 Puerto de embarque: el pueblo de Shenzhen
Resaltar:

Cabinet de telecomunicaciones al aire libre 40U

,

300A gabinete de telecomunicaciones al aire libre

,

48VDC gabinete de telecomunicaciones al aire libre

Descripción de producto

Gabinete al aire libre híbrido de las telecomunicaciones del sistema eléctrico 48VDC 300A 40U de las telecomunicaciones con el enfriamiento





Introducción



El gabinete de telecomunicaciones para exteriores Hybrid Telecom Power System 48VDC 300A 40U es un gabinete para exteriores que proporciona un entorno de trabajo físico seguro y confiable para sitios de comunicación inalámbrica. El sistema integra funciones como un gabinete para exteriores, equipo de control de temperatura y monitoreo ambiental. El sistema de suministro de energía y La unidad de distribución de energía CA/CC se puede instalar de acuerdo con los requisitos del usuario dentro del gabinete. Mientras que el espacio de instalación está reservado para el equipo del usuario y la batería de respaldo.



Características clave del gabinete de telecomunicaciones para exteriores híbrido 48VDC 300A 40U del sistema de energía de telecomunicaciones:



·Un solo gabinete ocupa un área de menos de 1 metro cuadrado, la dirección del sitio es fácil de obtener

·Sistema de control de temperatura: fácil mantenimiento, limpieza y sustitución.

·Fuerte capacidad antirrobo: bisagra interna, puerta incorporada, candado externo de soporte

· Control de temperatura de subdivisión fina, máximo ahorro de energía.



Configuración al aire libre híbrida del gabinete de telecomunicaciones del sistema eléctrico de telecomunicaciones 48VDC 300A 40U



Información básica
Tamaño exterior

800 mm (ancho) x 940 mm (profundidad) x 2050 mm (alto)

(incluye protuberancias de control de temperatura)

Área de cobertura 800 mm (ancho) x 700 mm (profundidad)
altura de la base 150mm
Peso ≤130kg (excluyendo el equipo y la batería)
Espacio de usuario 37U
Material

Pared: chapa de acero galvanizado de 1,2 mm.

Puerta: chapa de acero galvanizado de 1,5 mm.

Cerrar Cerradura antirrobo de tres puntos, núcleo ock estándar europeo, puede cambiar o combinar el candado por sí solo
Posición del cableado Abajo dentro y fuera
Orificios de cableado 10xφ36



Grado de protección



IP55

Información de control de temperatura



Equipo

Compartimiento

Modo: intercambiador de calor

Eficiencia de disipación de calor: 200 W/K Tensión nominal: 48 VCC

Potencia nominal: 520W





Compartimiento de la batería

Modo: aire acondicionado DC

Capacidad de refrigeración (L35/L35): 500W

Tensión nominal: 48 VCC

Consumo de energía (L35/L35): 160W



Otra información
Encendiendo Luz LED DC-48V
sensor de humo 12 VCC
Sensor de inundación Contacto seco

Temperatura y

sensor de humedad

12 VCC
Control de acceso Contacto seco
Ambiente
Temperatura de funcionamiento 10 ℃ a +45 ℃
Temperatura de almacenamiento 40 ℃ a +75 ℃
Humedad de funcionamiento 5% a 95% (sin condensación)



Altitud

0 a 4000 m (si la altitud está dentro del rango

De 3000 ma 4000 m, el máximo de funcionamiento

La temperatura disminuye 1℃ con la altitud.

aumenta en 200 m)

Información del bastidor interno



Equipo

Compartimiento

Modo rack: espacio de 19" según IEC 60297-3

Profundidad: 400 mm

Altura: 20U

La distancia disponible frente a las 19":180mn





Compartimiento de la batería

Modo rack: soporte de batería de dos grupos

Altura de cada soporte de batería: ≥350 mm

Opcional: rack 17U19" para batería de litio



Rectificador de gabinete de telecomunicaciones para exteriores híbrido con sistema de energía de telecomunicaciones 48VDC 300A 40U:



Es un sub-rack de 19 pulgadas para sistema de energía híbrido, con un diseño compacto de 5U de altura para satisfacer las necesidades críticas de aplicaciones de transmisión de fibra y microondas, dispositivos de acceso, interruptores... La potencia máxima del sistema es 150 A, con entrada de CA/entrada de CC/batería. /cargar MCB. Los cables tienen acceso frontal con MCB y barra colectora.



Características clave del rectificador:



·Amplio rango de voltaje de entrada: 85 a 290 VCA para rectificador y 120 a 420 VCC para MPPT

·El rectificador, MPPT y el controlador se pueden conectar en caliente y tienen un mantenimiento en línea fácil y rápido.

·Alta eficiencia de hasta el 96% para un menor costo operativo

·Admite interfaces de comunicación ethernet,SNMP,ModBus y RS485



Distribución de entrada
  C.A. corriente continua
Modo de entrada 220VAC monofásico 120 VCC a 425 VCC
Frecuencia de entrada 45 a 65 Hz, valor nominal: 50 Hz/60 Hz /
Capacidad de entrada 63A/2Px1 63A/2Px5
SPD 20 kA/40 kA, 8/20 μs
Distribución de salida
  Rectificador Modulo solar
Tensión de salida -42 a-58 VCC, valor nominal:-53,5 VCC -42 a-58 VCC, valor nominal:-54,5 VCC
Disyuntores de batería 125A/2P
Disyuntores de carga Lvd:32A/1Px1,10A/IPx5;Bulevar:32A/1Px2,10A/1P×5
SPD CC 20 kA/40 kA, 8/20 μs
Módulo
  Módulo rectificador Modulo solar
Voltaje de entrada

85 a 290 VCA,

clasificado 220 VCA

120 a 420 VCC nominal 340 VCC
Eficiencia >96% >96%
Potencia nominal 3000W(176 a 290VCA) 3000W (200 a 425VCA)



Temperatura de trabajo

-10°℃ a +75℃ (salida total por debajo de 55℃) -10 ℃ a +75 ℃ (salida total por debajo de 50 ℃)



Controlador

Entrada de señal 3Al (2 temperaturas de la batería, 1 temperatura ambiente), 2RS485,7 DI
Salida de alarma 6 contacto seco
Puerto de comunicación RS485, SNMP
Modo de visualización LCD
Sistema

Dimensión (AnxPrxAl) 482x350.6×9U,≤30kg(sin módulos)
Modo de enfriamiento Enfriamiento natural
Modo de mantenimiento Mantenimiento frontal, cambio de grado del módulo de soporte.
Nivel de protección IP20
Ambiente

Temperatura de funcionamiento -10 ℃ a +50 ℃
Temperatura de almacenamiento -40 ℃ a +75 ℃
Humedad de funcionamiento 5% a 95% (sin condensación)



Altitud

0 a 4000 m (si la altitud está dentro del rango de 3000 ma 4000 m, la temperatura máxima de funcionamiento disminuye en 1 ℃ a medida que la altitud aumenta en 200 m)



*diseño personalizado disponible.

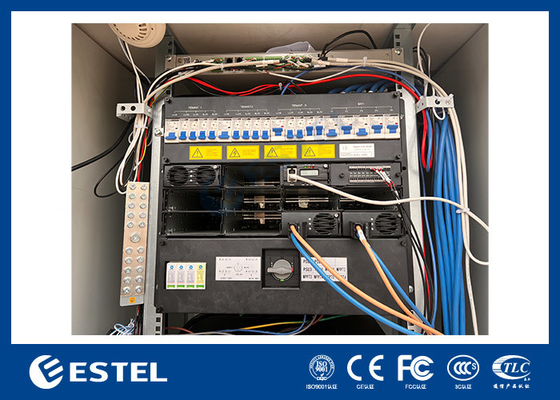

Imágenes del rectificador:



Sistema híbrido de energía de telecomunicaciones 48VDC 300A 40U gabinete de telecomunicaciones al aire libre con refrigeración 0



Principio de funcionamiento:



Normalmente, el sistema de energía funciona en un estado de carga flotante paralelo, es decir, el módulo rectificador, el módulo solar, la carga y la batería funcionan en paralelo. Los módulos solares y los módulos rectificadores proporcionan corriente de carga flotante para dispositivos de comunicación de energía y baterías. La potencia del módulo solar es insuficiente para alimentar todas las cargas, el módulo rectificador proporcionará energía suplementaria para los dispositivos de comunicación.

Cuando la red eléctrica está apagada, el módulo rectificador deja de funcionar. Si el suministro de energía solar es normal, el módulo solar alimentará los dispositivos de comunicación y cargará la batería. Si la potencia de salida del módulo solar es insuficiente para alimentar todas las cargas, la batería proporcionará energía suplementaria para los dispositivos de comunicación.

Cuando la red eléctrica está apagada, el módulo rectificador deja de funcionar. Si la energía solar falla al mismo tiempo, los dispositivos de comunicación funcionarán con baterías. Cuando la descarga de la batería continúa durante un período de tiempo hasta el punto de arranque del generador, El monitor envía una señal de inicio al generador. El generador proporciona energía de entrada de CA para el módulo rectificador, luego el rectificador puede suministrar energía a los dispositivos de comunicación nuevamente y cargar la batería para compensar el consumo. Al llegar al punto de parada del generador, La unidad de monitor envía una señal de parada al generador y el generador se apaga.



IP55/IP65

IP55= Características de las envolventes:
Protección completa contra el polvo, el aceite y otros materiales no corrosivos.
Protección completa contra el contacto con equipos cerrados.
Protección contra el agua, hasta agua proyectada por una boquilla contra el recinto desde cualquier dirección
Disponible en montaje en pared, independiente, en canal y en poste de telégrafo.
Se encuentran disponibles servicios de serigrafía, anodizado o grabado de logotipos.



IP65= Características de las envolventes:
Protección completa contra el polvo, el aceite y otros materiales no corrosivos.
Protección completa contra el contacto con equipos cerrados.
Protección contra el agua, hasta agua proyectada por una boquilla contra el recinto desde cualquier dirección
Disponible en montaje en pared, independiente, en canal y en poste de telégrafo.
Se encuentran disponibles servicios de serigrafía, anodizado o grabado de logotipos.
Personalizado con recortes, aislamiento, bisagras, pestillos o cerraduras.





Características del gabinete de telecomunicaciones para exteriores híbrido del sistema de energía de telecomunicaciones 48VDC 300A 40U:



Características Descripción











Característica del módulo









El módulo solar tiene función de seguimiento del punto de máxima potencia.La precisión máxima del seguimiento del punto de potencia es superior al 99,5 %.
El módulo rectificador adopta tecnología de compensación activa del factor de potencia, el valor del factor de potencia es de hasta 0,99
La eficiencia máxima del módulo rectificador es superior al 93%.
La eficiencia máxima del módulo solar es superior al 95%.
El módulo solar y el módulo rectificador tienen alta densidad de potencia.
El módulo solar y el módulo rectificador adoptan la tecnología de intercambio en caliente no destructiva, es decir, Plug-and-Play.Se tarda menos de un minuto en reemplazar el módulo solar y el módulo rectificador.
El módulo solar y el módulo rectificador tienen función de protección contra sobretensión de salida, incluida protección contra sobretensión de hardware y protección contra sobretensión de software.Y la protección contra sobretensión del software tiene dos modos opcionales: la primera vez, modo de bloqueo por sobretensión, la cuarta vez, modo de bloqueo por sobretensión.
Gestión de batería Gestión perfecta de la batería: protección de la batería y funciones como regulación automática de voltaje, limitación de corriente continua, cálculo de capacidad de la batería, ecualización automática/conversión de carga flotante, prueba de batería en línea.
Gestión complementaria de luz y electricidad. Perfecta función de gestión complementaria de luz/electricidad, que puede lograr la prioridad del suministro de energía solar y maximizar el uso de la energía solar.
estadística de poder Consumo de electricidad de carga, energía generada por energía solar, energía generada por la red, energía generada por DG, descarga de batería, carga de batería
Registro de datos

Registro de 90 días de datos históricos, los datos históricos se pueden cargar.

200 registros de alarma histórica,

10 grupos de datos de prueba de batería.

Función de alarma Funciones perfectas de protección contra fallas y alarma de fallas
Diseño de red

Proporcionar contacto seco y otros puertos de comunicación para flexibilidad de la red;

Habilitación de la actualización del software del extremo proximal y la operación desatendida

Interfaz de operación humanizada

La pantalla LCD está diseñada con un ángulo de 15 grados, lo cual es más intuitivo y conveniente para la operación del usuario.

Consulta los parámetros de funcionamiento, estadísticas y alarmas históricas del sistema a través del LCD.

Controla el sistema manualmente a través de la pantalla LCD.

Protección contra rayos Diseño perfecto de protección contra rayos en los lados de CA y CC
Diseño de ahorro de energía El sistema, además de la función de ahorro de energía en reposo del módulo rectificador, también admite y da prioridad al uso de la energía solar ingresada a la carga, aprovecha al máximo la energía solar, para lograr ahorro de energía y reducir las emisiones de gases de efecto invernadero.
Tipo para exteriores El nivel de protección del sistema es hasta IP55, se puede utilizar en exteriores.El sistema es compacto y fácil de instalar.

Sistema









Todos los equipos del sistema apoyan el mantenimiento en la parte delantera.
El sistema adopta tecnología de suspensión del módulo rectificador, contactor dual de estado estable, derivación de baja potencia y tecnología ajustable de velocidad del ventilador, y tiene una función de ahorro de energía más destacada.
El calentador de CA opcional hace que el sistema funcione de manera confiable a bajas temperaturas.
Monitoreo remoto El módem está configurado con la función GPRS que puede realizar monitoreo remoto proporcionando datos al servidor de Internet.





Aplicación de gabinete de almacenamiento de energía



Nuestro gabinete es ampliamente utilizado en la industria de comunicaciones al aire libre.El gabinete puede equiparse con diversos equipos de comunicación, sistema rectificador de suministro de energía, unidad de monitoreo, batería, fibra óptica, etc. Adecuado para uso en calles, azoteas de edificios, cimas de montañas, áreas urbanas, rurales, residenciales y otras áreas.

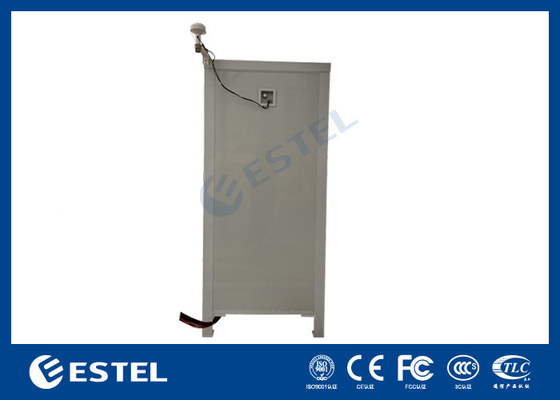

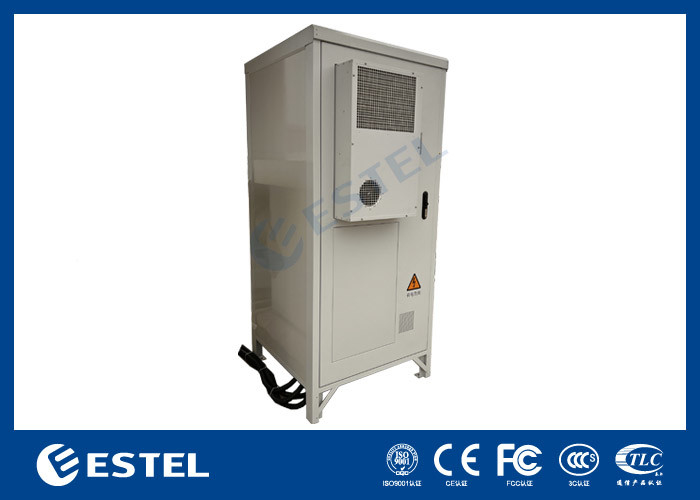

Imágenes del gabinete:

Sistema híbrido de energía de telecomunicaciones 48VDC 300A 40U gabinete de telecomunicaciones al aire libre con refrigeración 1



Sistema híbrido de energía de telecomunicaciones 48VDC 300A 40U gabinete de telecomunicaciones al aire libre con refrigeración 2
