Gabinete de telecomunicaciones al aire libre de dos puertas con PDU / bandeja de baterías / aire acondicionado
Datos del producto:
Lugar de origen: | Shenzhen, China |
Nombre de la marca: | ESTEL |
Certificación: | IP55 |
Número de modelo: | Se trata de un producto de fabricación en el que se utilizan las siguientes sustancias: |
Pago y Envío Términos:
Cantidad de orden mínima: | 1 pieza |
---|---|
Precio: | negotiable |
Detalles de empaquetado: | Caja de madera con paletas |
Tiempo de entrega: | 35 días |
Condiciones de pago: | T/T, Western Union |
Capacidad de la fuente: | 2000 |
Información detallada |
|||
Espacio interno: | 19 pulgadas 20U | El material: | Acero galvanizado |
---|---|---|---|
El montaje: | Montado en el suelo | Refrigerador: | Aire acondicionado |
Puertas: | Puerta delantera y puerta trasera | El aislamiento: | PEF 20 mm |
Resaltar: | Gabinete de telecomunicaciones al aire libre con bandeja de baterías,Cabinet de telecomunicaciones al aire libre de dos puertas,Gabinete de telecomunicaciones al aire libre con PDU |
Descripción de producto
Dos puertas con aire acondicionado gabinete de telecomunicaciones al aire libre con PDU y bandeja de baterías
1. Dos puertas con aire acondicionado gabinete de telecomunicaciones al aire libre Introducción
1.1 Material para gabinetes de telecomunicaciones exteriores de doble puerta con aire acondicionado
El gabinete está hecho de acero galvanizado, doble pared, grosor: 1,2 mm, con 20 mm PEF.
1.2 Estructura de gabinete de telecomunicaciones al aire libre de dos puertas con aire acondicionado
El gabinete incluye 19 ′′ de rieles para la instalación de equipos.
1.3 Puerta y cerradura del armario
El armario incluye una puerta principal, totalmente una puerta.
La puerta del armario utiliza una estructura incrustada.
El ángulo de apertura de la puerta es de hasta 110° y el dispositivo de límite de la puerta puede limitar el ángulo de apertura.
2Cabinet de telecomunicaciones exteriores de doble puerta con aire acondicionado Parámetro técnico
Configuración | Punto de trabajo | Parámetro técnico | |||
El gabinete | Modelo | Se trata de un producto de fabricación en el que se utilizan las siguientes sustancias: | |||
Nivel de protección | Protección IP55 | ||||
Dimensión externa | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. | ||||
Dimensión interna | 20 U | ||||
El material |
Acero galvanizado, de 1,2 mm de espesor, pared única. espesor de las piezas de rodamiento: 2,0 mm |
||||
El aislamiento | PEF de 20 mm | ||||
Revestimiento | Revestimiento en polvo de poliéster | ||||
El color | Se aplicará el procedimiento siguiente: | ||||
Encierra | Sistema de bloqueo de tres puntos antirrobo | ||||
Las bisagras | Las bisagras interiores | ||||
Opciones de instalación | Montado en el suelo | ||||
Enrutamiento por cable | Cable dentro y fuera de la parte inferior del gabinete | ||||
Mantenimiento | Una puerta delantera, una puerta trasera. | ||||
Refrigerador | No se puede optar | Aire acondicionado | Aire acondicionado de corriente continua | Exchanger de calor |
Directo ventilación |
Capacidad de refrigeración | Con una potencia de 1500 W | Con una potencia de 1500 W | 80 W/K | 180CFM | |
Válvula de entrada | El valor de las emisiones de CO2 será el siguiente: | 48 VDC | 48 VDC | 48 VDC | |
Comunicación | Se trata de un sistema de seguridad. | Se trata de un sistema de seguridad. | Se trata de un sistema de seguridad. | / | |
Unidad de distribución de energía | Válvulas | Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. | |||
Ingreso | El Sr. SchneiderDPN 2*10A/1p (opcional) | ||||
Producción | El Sr. SchneiderDPN 2*16A/1P (opcional) | ||||
Sensores | Sensor de puerta, sensor de agua, sensor de temperatura y humedad, sensor de humo | ||||
Unidad de seguimiento del medio ambiente |
Instalación de 19 pulgadas, 1U de altura, voltaje de entrada de 48VDC, puerto de comunicación: SNMP Entrada de valor de conmutación pasiva de 9 vías, entrada de valor de conmutación activa de 6 vías, salida de relé de 6 vías. |
||||
Las demás | Lámpara LED de 48 VDC para la iluminación,interruptor LED | ||||
Medio ambiente | Temperatura de trabajo | -40 °C ~ +55 °C (+ Radiación solar) | |||
Temperatura de almacenamiento | -40°C~+70°C | ||||
Humedad de trabajo | 5% ~ 95% ((sin condensación) | ||||
Altitud de trabajo | 0 ~ 4000 metros |
3. Dos puertas con aire acondicionado Exterior Telecom Cabinet características
3.1 El armario es a prueba de polvo, a prueba de sol y a prueba de lluvia, para su uso en el exterior.
3.2 La refrigeración del gabinete utiliza un intercambiador de calor de 80 W/K.
3.3 Incluida una lámpara LED de iluminación AV220V, instalada en la parte superior del armario.
3.4 Incluye dos sensores de puertas, uno utilizado para encender/apagar la lámpara LED y el otro para la alarma de la puerta abierta.
3.5 La disposición del gabinete es razonable, lo que facilitará el acceso, la fijación y la puesta a tierra de los cables.

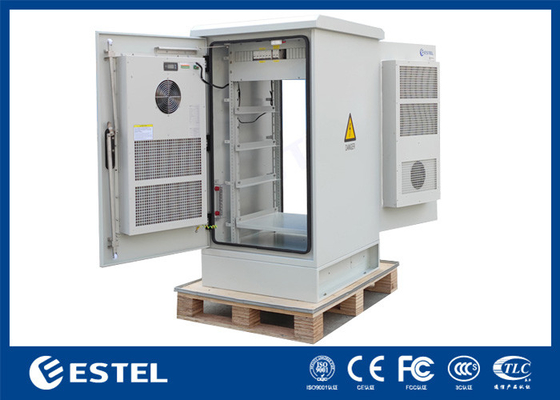

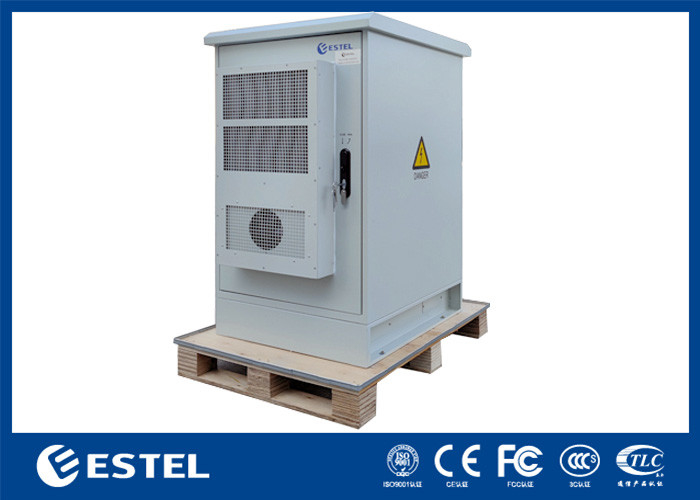

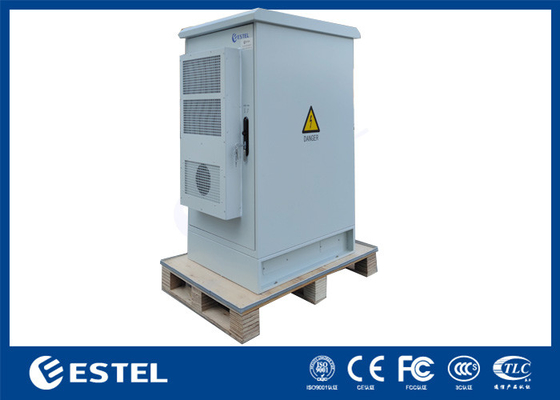

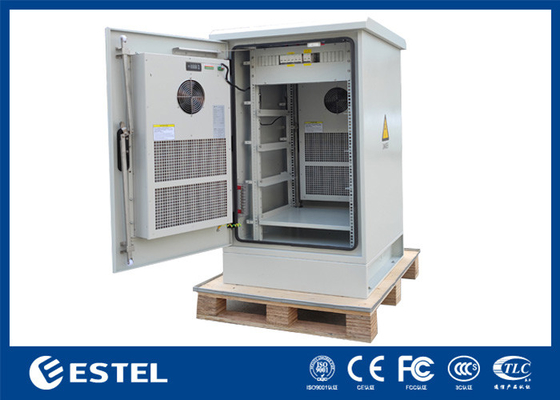

4. Imágenes del gabinete:
5. Especificaciones técnicas
(1) Condiciones ambientales aplicables:
- Temperatura de funcionamiento: -40 °C ~ + 75 °C
- Temperatura de almacenamiento: -50 °C ~ + 70 °C
- Temperatura de transporte: -50 °C ~ + 70 °C
- Humedad relativa (RH): entre el 5% y el 99%
- Presión del aire: 62 kPa ~ 101 kPa (similar a 0 m ~ 5000 m de altitud)
(2) Material: acero galvanizado de buena calidad
(3) Tratamiento de superficie: pintura en polvo, revestimiento exterior de poliéster gris claro RAL 7035
(4) Protección contra la entrada: IP55
(5) Retardo de llama: cumple con el ensayo A GB5169.7
(6) Resistencia al aislamiento:la resistencia de aislamiento entre los dispositivos de puesta a tierra y las partes de la carrocería del armario no será inferior a 2×104M/500V ((DC).
(7) Resistir el voltaje:la tensión de resistencia entre los dispositivos de puesta a tierra y las partes del cuerpo del armario no será inferior a 3000 V (DC)/1 min.
6. Accesorios
6.1 Luz de servicio
La luz de servicio se utiliza para obtener luz adicional dentro del gabinete.
6.2 Cambiador de calor
El gabinete incluye un intercambiador de calor de 80W/K, instalado en la puerta del gabinete.
7Embalaje
Embalaje de estuche de madera
