32U Armoir de 19 pulgadas de rack exterior Armoir de telecomunicaciones con PDU y aire acondicionado de 1500W
Datos del producto:
Lugar de origen: | Shenzhen, China |
Nombre de la marca: | ESTEL |
Certificación: | IP55 |
Número de modelo: | ET7575175-EQ |
Pago y Envío Términos:
Cantidad de orden mínima: | 1 pieza |
---|---|
Precio: | negotiable |
Detalles de empaquetado: | caja de madera con palets |
Tiempo de entrega: | 30 días |
Condiciones de pago: | T/T, Western Union |
Capacidad de la fuente: | 2000 |
Información detallada |
|||
Espacio interno: | 32U | El material: | Acero galvanizado |
---|---|---|---|
Entrada del cable: | En el fondo del gabinete | Refrigerador: | Los ventiladores |
Iluminación: | Luz LED | El original: | China. |
Resaltar: | 32U Exterior 19 pulgadas de apoyo,Aire acondicionado de 1500W gabinete de telecomunicaciones,Gabinete de telecomunicaciones con PDU |
Descripción de producto
32U exterior 19 pulgadas cabina de rack gabinete de telecomunicaciones con PDU y aire acondicionado de 1500W
1. 32U Exterior 19 pulgadas cabina de rack Cabina de telecomunicaciones Introducción
El gabinete al aire libre se utiliza ampliamente en los operadores de telecomunicaciones, los sitios de telecomunicaciones móviles, los pequeños refugios al aire libre, los gabinetes de control eléctrico ferroviario, la policía electrónica, las estaciones base de comunicación,Estaciones de detección de aire exterior, gabinetes de control solar, etc.
2.32U 19 pulgadas cabina de rack exterior Cabina de telecomunicacionesCaracterísticas
- La protección de entrada es IP55, podemos proporcionar gabinete IP65 basado en el cliente's real.
- Hecho de material galvanizado de gran tamaño.
La puerta delantera utiliza una cerradura antirrobo de tres puntos estándar, la cerradura de la puerta forma una estructura de bloqueo de tres puntos superior, medio e inferior.el efecto de bloqueo es seguro y fiable.
- Los postes de montaje estándar de 19 pulgadas.
- Puertas aseguradas con un sistema de bloqueo muerto de acero (PADLOCK de apoyo)
-Se instala en el sistema de base de la raíz del suelo o sobre el suelo de la columna por "enterramiento directo"
- La entrada del cable es a través de la base como estándar con entrada lateral o de techo disponible bajo petición.
3.32U 19 pulgadas cabina de rack exterior Cabina de telecomunicacionesInstrucciones
Para aquellos que necesitan algo más que un armario estándar, esta serie también puede ofrecer una solución realmente segura y personalizada con muchas opciones disponibles,proporcionar un entorno climatizado para cualquier equipo electrónico, paneles de carga eléctricos y soluciones de entrada de cables.
Este armario de baterías es de 1750 mm de altura y 750 mm de ancho y 750 mm de profundidad.
4Cuadro 1 Cumplimiento de las normas
Estándar | Descripción |
Se aplican las disposiciones del artículo 4 del Reglamento (CE) n.o 1224/2009. | Compatibilidad electromagnética |
GB4706.1 | Seguridad de los electrodomésticos y de los aparatos eléctricos de uso similar. |
GB4798. ¿Qué quiere decir?1 | Condiciones ambientales existentes en la aplicación de productos eléctricos y electrónicos - almacenamiento |
GB4798. ¿Qué quiere decir?2 | Condiciones ambientales existentes en la aplicación de productos eléctricos y electrónicos - transporte |
GB4798. ¿Qué quiere decir?3 | Condiciones ambientales existentes en la aplicación de productos eléctricos y electrónicos - uso |
5.32U 19 pulgadas cabina de rack exterior Cabina de telecomunicacionesParámetros técnicos
Configuración | Punto de trabajo | Parámetro técnico | |
El gabinete | Modelo | Se trata de un producto que se utiliza para la fabricación de productos químicos. | |
Nivel de protección | Protección IP55 | ||
Dimensión externa | H1750mm × W750mm × D750mm (se puede personalizar) | ||
Dimensión interna | 19 pulgadas de rieles, 32U | ||
El material | Acero galvanizado, de 1,2 mm de espesor, pared única. | ||
El aislamiento | PEF (opcional) | ||
Revestimiento | Revestimiento en polvo de poliéster | ||
El color | Se aplicará el procedimiento siguiente: | ||
Encierra | Sistema de bloqueo de tres puntos antirrobo | ||
Las bisagras | Las bisagras interiores | ||
Opciones de instalación | Montado en el suelo, montado en el techo | ||
Enrutamiento por cable | Cable dentro y fuera de la parte inferior del gabinete | ||
Mantenimiento | Una puerta principal, mantenimiento frontal | ||
Refrigerador | Opciones | Aire acondicionado | El ventilador |
Capacidad de refrigeración | Con una potencia de 1500 W | 180CFM | |
Válvula de entrada | El valor de las emisiones de CO2 será el siguiente: | 48 VDC | |
Comunicación | Se trata de un sistema de seguridad. | / | |
Controlador de temperatura | Control de temperatura del ventilador de 48 V | ||
Unidad de distribución de energía | A prueba de rayos de grado B | ||
Entrada de corriente alterna | Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán a los vehículos de motor de motor de motor de motor de motor de motor de motor de motor. | ||
Salida de CA | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | ||
Salida en CC | 16A/1P×4. (opcional) | ||
Sensores | 1 x detector de humo, 1 x sensor de agua, 1 x sensor de temperatura y humedad, 1 x transmisor de puertas, 1 x sensor de vibración. |
||
Las demás | Lámpara LED de 48 VDC para la iluminación | ||
Medio ambiente | Temperatura de trabajo | -40 °C ~ +55 °C (+ Radiación solar) | |
Temperatura de almacenamiento | -40°C~+70°C | ||
Humedad de trabajo | 5% ~ 95% ((sin condensación) | ||
Altitud de trabajo | 0 ~ 4000 metros |

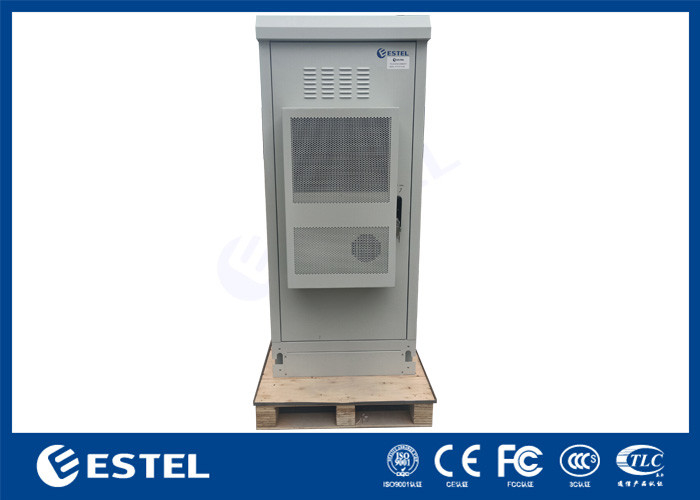

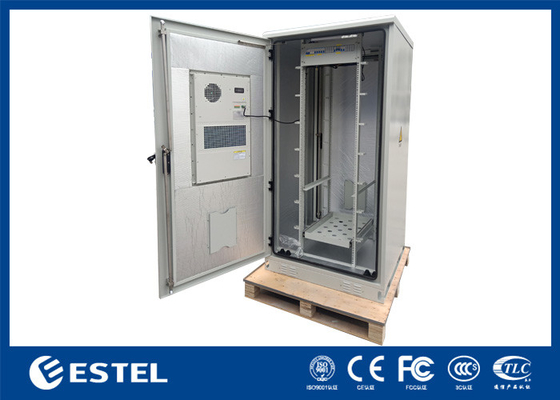

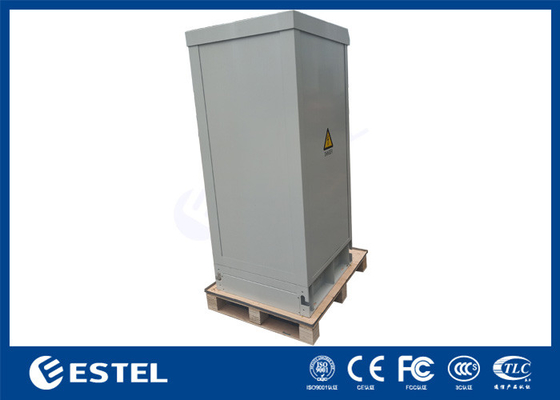

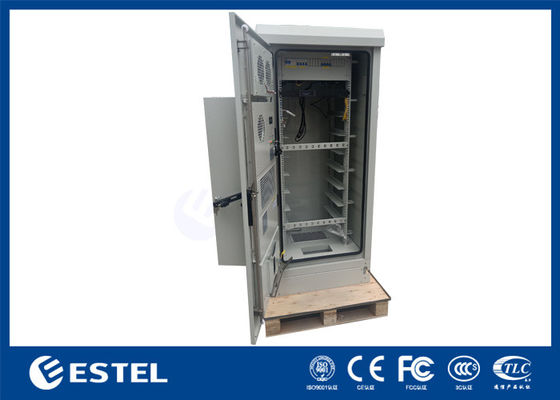

6- Imágenes del gabinete.
7. Hoja de datos del aire acondicionado:
1) Introducción del producto
2) El aire acondicionado es un tipo de producto de refrigeración desarrollado por el propio gabinete.el equipo electrónico interno es sensible a la temperatura del ambiente y debe aislarse internamente y externamente por completoEste producto tiene múltiples funciones, alta confiabilidad, y tiene la característica de que puede comenzar a trabajar sin depuración compleja después de encendido.
3) El ventilador en la vía de aire del ciclo interno absorbe el aire caliente de la parte superior para hacer el intercambio de calor del aire por las aletas del evaporador, y envía el aire refrigerado desde la parte inferior del aire acondicionado.el aire en el gabinete puede circular para lograr el propósito de bajar la temperaturaMientras tanto, el ventilador en la vía de aire del ciclo externo absorbe el aire frío externo desde el lado inferior y descarga el aire caliente desde el lado superior después del intercambio de calor.
4) el
5) Parámetros tecnológicos del aire acondicionado
Punto de trabajo | Nombre | Unidad | Parámetro |
Dimensión e instalación | Dimensión del contorno del cuerpo (altura*ancho*profundidad) | En el caso de los | 750*450*200 |
Dimensión de contorno incluida El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades |
En el caso de los | 784*484*200 | |
Peso | En kilos | 24 | |
Método de instalación | Puerta montada | ||
Método de instalación | En exteriores | ||
Medio ambiente y protección | Temperatura del entorno de trabajo | °C | -40 a +55 |
Ruido | dB (A) | 65 | |
Esperanza de vida | Años | > 10 años | |
Grado IP | Protección IP55 | ||
Agentes de refrigeración | R134a | ||
Certificación ROHS | - ¿ Qué? | ||
Desempeño | Rango de tensión de entrada | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |
Capacidad de refrigeración ((L35/L35) | No | 1500 | |
Potencia de entrada de refrigeración nominal ((L35/L35) | No | 580 | |
Corriente de refrigeración nominal (L35/L35) | A. No | 2.6 | |
Corriente de refrigeración máxima | A. No | 4.6 | |
Capacidad térmica (opcional) | No | 1000 | |
Volumen del aire de la circulación interna | el volumen de agua | 320 |
8Envasado y envío
Este paquete es antihumedad, antiimpacto y largo para garantizar un transporte seguro.
Condiciones de pago y envío:
Cantidad mínima de pedido: | 1 juego |
Precio: | Negociación |
Condiciones de pago: | Las condiciones de los servicios de pago se establecen en el anexo I del presente Reglamento. |
Capacidad de suministro: | 5, 000 juegos por mes |
Tiempo de entrega: | Entre 10 y 15 días hábiles |
Detalles del envase: | caja de madera |
Envío: | por mar, por aire, por mensajería, por tierra, por tren, etc. |
